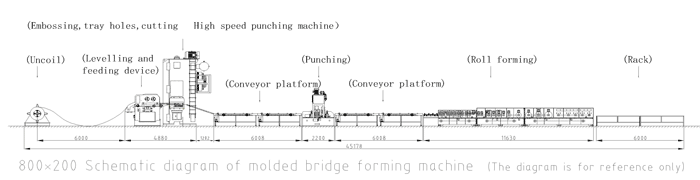

Linha formadora de rolo inferior sólido

1

Desbobinador

1. Expansão do núcleo hidráulico 4. Caixa de distribuição (controle de conversão de frequência, partida lenta e parada lenta) 2. Descarga elétrica 5. Conjunto hidráulico de 3KW

3. Capacidade de carga 12  toneladas

2

Alimentador de servo nivelamento

1.  Mecanismo positivo de código de alimentação (parafuso de avanço positivo e negativo)

2、9 rolos de correção, 4 para cima e 5 para baixo

3.  4 rolos de alimentação, 2 para cima e 2 para baixo

4、Servo alimentação

3

Punção de pórtico pneumático

1、Perfurador de pórtico pneumático

2、1 conjunto de ferramentas de retificação combinadas, moldadas mecanicamente

3、 Costela inferior e moldagem protuberante lateral

4、Perfuração de paletes

5、Cortar

6、Almofada de absorção de choque

7、Dispositivo de transferência de molde

4

Seção A plataforma de alta velocidade

1、 Plataforma de alta velocidade de 6 metros (1 com alimentação, 1 sem alimentação)

2.  Controle de conversão de frequência

3、 Ajuste positivo e negativo da largura do parafuso

   5

  Perfuração hidráulica

1.  Perfuração de conexão

2.  Estampagem de fivela de sete caracteres

3.  Um conjunto de sistema hidráulico 7,5KW+7,5KW

4.  Matriz de puncionamento: comutação pneumática de punções de fileira simples e dupla

carimbo

6

Plataforma de alta velocidade da Seção B

1.  Plataforma de alta velocidade de 6 metros (1 motorizada, 1 não motorizada)

2.  Controle de conversão de frequência

3、 Ajuste positivo e negativo da largura do parafuso

7

Peça formadora de rolo

1.  Eixo φ80mm, superfície cromada dura 5. Guia de alimentação estendida

2、35 fileiras de rolos de formação (lados simples e duplos) 6. 1 conjunto de endireitamento de superfície plana após a formação

3.  A máquina principal é dividida em 3 seções 7. Material do rolo: GCR15

4.  Costelas longas nas laterais 8. Alimentação elétrica

8

Rack de descarga

1、 2 racks de descarga passiva

9

Cabine de controle

1.  Toda a linha adota controle PLC e interface homem-máquina com tela sensível ao toque para realizar a interação homem-computador.

2、Configuração de hardware: console de operação do gabinete de distribuição de energia, painel de operação manual e controle remoto sem fio próximo à máquina

3.  Modo de operação: manual/automático. No estado manual, pode operar como máquina autônoma para fácil manutenção; no estado automático, pode operar em toda a linha; é equipado com botão de parada de emergência, facilitando o atendimento de emergências e garantindo a segurança dos equipamentos e operadores
