Linha formadora de rolos de calha metálica
A linha de produção de bandejas de cabos é um conjunto de equipamentos especiais para produção em massa de bandejas de cabos. Inclui alimentação automática, conformação, corte, dobra, perfuração e outros processos. Pode realizar a produção automatizada de bandejas de cabos e melhorar significativamente a eficiência da produção e a qualidade do produto. . A linha de produção está equipada com equipamentos de produção avançados e instrumentos de teste, e adota processos e tecnologias de fabricação avançados para garantir que a bandeja de cabos tenha dimensões precisas, superfície lisa e resistência confiável. Ao mesmo tempo, também possui um sistema de controle inteligente e interface operacional, que é fácil de operar e o processo de produção é estável e confiável. A linha de produção de bandejas de cabos é adequada para a produção de bandejas de cabos de diversas especificações e modelos e é amplamente utilizada em energia, comunicações, construção e outras indústrias. Seu surgimento fornece uma solução de produção eficiente e conveniente para a produção em larga escala de bandejas de cabos, e tem sido reconhecido e elogiado pela maioria dos usuários.

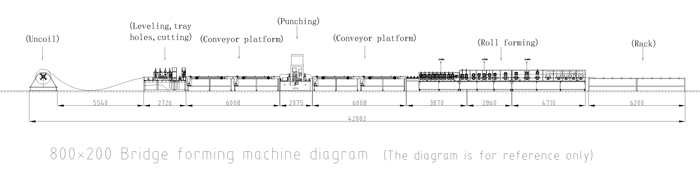

componente principal
1, máquina de rolamento aberta, núcleo hidráulico, rolamento de 5 toneladas, caixa de distribuição (controle de conversão de frequência, parada lenta), conjunto hidráulico de 3KW
2、13 nivelamento de rolos, sistema hidráulico 111 KW 2 válvulas elétricas de grupo, motor 7,5KW, corte hidráulico, perfuração de bandeja (opcional)
3、 seção Uma plataforma de alta velocidade —— 2 plataformas de alta velocidade, ajuste de largura do fio-máquina positivo e reverso, controle de conversão de frequência,
4、Máquina de perfuração —— molde de transformação pneumática de fileira única e dupla, cilindro de óleo, cilindro de engenharia pesada, digitação (marca registrada) (opcional)
5、seção B plataforma de alta velocidade —— ajuste de largura do fio-máquina positivo e reverso, controle de conversão de frequência
6、 Peça formadora de prensa de rolo —— fuso φ 70 mm, revestimento de superfície em cromo duro, rolo formador de 25 linhas, reforço de superfície lateral + inferior, plano de formação reto 1 conjunto, material do rolo: GCR 15
7、 quadro de descarga —— quadro de descarga passiva 2 peças
Parâmetros técnicos
número do pedido |
projeto |
unidade |
valor numérico |
1 |
Largura do material |
Milímetros |
220~1050mm |
2 |
Espessura do material |
Milímetros |
0,5~2,0mm |
3 |
unidade |
Tira de aço galvanizado / chapa de aço galvanizado |
|
4 |
Velocidade de funcionamento do equipamento |
m/min |
12m/min |
5 |
poder |
Kw |
75 kW |
