Máquina formadora de rolo de metal personalizada
A máquina formadora de rolos para bandejas de cabos automática pode completar a formação de bandejas de cabos de forma rápida e eficiente e melhorar a eficiência da produção. A perfilagem garante que as bandejas de cabos sejam produzidas com tamanho e formato consistentes, melhorando a qualidade do produto e a consistência da aparência. A produção automatizada reduz a necessidade de operações manuais, economiza custos de mão de obra e também reduz erros de operação humana. Ele pode ser ajustado de acordo com diferentes requisitos de projeto para produzir bandejas de cabos de diferentes especificações e tamanhos para se adaptar com flexibilidade às necessidades do mercado. A máquina formadora de rolos para bandeja de cabos com função de produção automatizada reduz erros de operação humana e melhora a estabilidade e consistência da produção. A moldadora automatizada é fácil de operar, reduzindo a intensidade do trabalho do operador e melhorando a segurança.

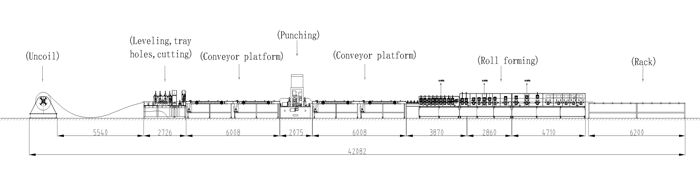

Número de série |
componente principal |
Configuração |
1 |
Desbobinador |
1. Expansão do núcleo hidráulico 4. Caixa de distribuição (controle de conversão de frequência, partida lenta e parada lenta) 2. Descarga elétrica 5. Conjunto hidráulico de 3KW 3. Capacidade de carga 8 toneladas |
2 |
Máquina de nivelamento e corte |
1. Mecanismo de codificação de alimentação (parafusos de avanço dianteiro e reverso) 4. Nivelamento de 13 rolos 2. Sistema hidráulico: 1 conjunto de 11KW e 2 conjuntos de válvulas elétricas 5. Motor 7,5KW 3. Corte hidráulico 6. Perfuração de paletes (opcional) |
3 |
Seção A plataforma de alta velocidade |
1. 1 plataforma de alta velocidade 3. Ajuste da largura das hastes dos parafusos dianteiro e traseiro 2. Controle de conversão de frequência |
4 |
máquina de perfuração |
1. 3 conjuntos de motores 4. Caixa de distribuição 2. Sistema hidráulico 5. Conversão pneumática do molde entre fileiras simples e duplas 3. Cilindro de engenharia pesada do cilindro de óleo 6. Digitação (marca registrada) (opcional) |
5 |
Plataforma de alta velocidade da Seção B |
1. 2 plataformas de alta velocidade 3. Ajuste de largura do parafuso dianteiro e traseiro 2. Controle de conversão de frequência |
6 |
Peça formadora de rolo |
1. Eixo φ70mm, superfície cromada dura 5. Guia de alimentação estendido 2. 25 fileiras de rolos formadores 6. 1 conjunto de endireitamento de superfície plana após a formação 3. A máquina principal é dividida em 3 seções 7. Material do rolo: GCR15 4. Reforço lateral + inferior 8. Alimentação elétrica |
7 |
Rack de descarga |
1、 2 racks de descarga passiva |
8 |
Cabine de controle |
1. Toda a linha adota controle PLC e interface homem-máquina com tela de toque para realizar a interação homem-computador. 2. Configuração de hardware: console de operação do gabinete de distribuição de energia, painel de operação manual e controle remoto sem fio próximo à máquina 3. Modo de operação: manual/automático. No estado manual, pode operar como máquina autônoma para fácil manutenção; no estado automático, pode operar em toda a linha; é equipado com botão de parada de emergência, facilitando o atendimento de emergências e garantindo a segurança dos equipamentos e operadores |
