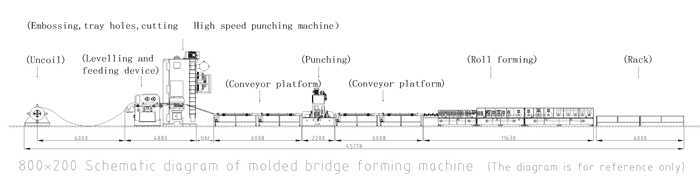

Linha formadora de rolos para bandejas de cabos
As chapas produzidas por este equipamento são formadas em peça única, utilizando um sistema integrado de fabricação de moldes estampados. O tipo exclusivo de material de nervura de peça única possui duas ranhuras em R sob o flange, o que melhora a capacidade de carga do flange e evita corretamente que a bandeja de cabos fique instável. Desta forma, podem ser utilizadas placas mais finas, com maior capacidade de carga, o que desempenha um papel na conservação de energia e na proteção ambiental! Os produtos podem ser personalizados de acordo com sua necessidade!
O tipo exclusivo de material de nervura de peça única possui duas ranhuras em R sob o flange, o que melhora a capacidade de carga do flange e evita corretamente que a bandeja de cabos fique instável. Desta forma, podem ser utilizadas placas mais finas, com maior capacidade de carga, o que desempenha um papel na conservação de energia e na proteção ambiental! Os produtos podem ser personalizados de acordo com sua necessidade!
Número de série |
componente principal |
Configuração |
|
1 |
Desbobinador |
1. Expansão do núcleo hidráulico 4. Caixa de distribuição (controle de conversão de frequência, partida lenta e parada lenta) 2. Descarga elétrica 5. Conjunto hidráulico de 3KW 3. Capacidade de carga 12 toneladas |
|
2 |
Alimentador de servo nivelamento |
1. Mecanismo positivo de código de alimentação (parafuso de avanço positivo e negativo) 2. 9 rolos de correção, 4 para cima e 5 para baixo 3. 4 rolos de alimentação, 2 para cima e 2 para baixo 4. Servoalimentação |
|
3 |
Punção de pórtico pneumático |
1. Punção pneumática do pórtico 2. 1 conjunto de ferramentas de retificação combinadas, moldadas mecanicamente 3. Costela inferior e moldagem protuberante lateral 4. Perfuração de paletes 5. Corte 6. Almofada absorvente de choque 7. Dispositivo de transferência de molde |
|
4 |
Seção A plataforma de alta velocidade |
1、 1. Plataforma de alta velocidade de 6 metros (1 com alimentação, 1 sem alimentação) 2. 2. Controle de conversão de frequência 3、 Ajuste positivo e negativo da largura do parafuso |
|
5 |
Perfuração hidráulica |
1. Perfuração de conexão 2. Estampagem de fivela de sete caracteres 3. Um conjunto de sistema hidráulico 7,5KW+7,5KW 4. Matriz de puncionamento: comutação pneumática de punções de fileira simples e dupla carimbo |
|
6 |
Plataforma de alta velocidade da Seção B |
1、 1. Plataforma de alta velocidade de 6 metros (1 com alimentação, 1 sem alimentação) 2. 2. Controle de conversão de frequência 3、 Ajuste positivo e negativo da largura do parafuso |
|
7 |
Peça formadora de rolo |
1. Eixo φ80mm, superfície cromada dura 5. Guia de alimentação estendido 2. 35 fileiras de rolos formadores (lados simples e duplos) 6. 1 conjunto de endireitamento de superfície plana após a formação 3. A máquina principal é dividida em 3 seções 7. Material do rolo: GCR15 4. Costelas longas nas laterais 8. Alimentação elétrica |
|
8 |
Rack de descarga |
1、 2 racks de descarga passiva |
|
9 |
Cabine de controle |
1. Toda a linha adota controle PLC e interface homem-máquina com tela de toque para realizar a interação homem-computador. 2. Configuração de hardware: console de operação do gabinete de distribuição de energia, painel de operação manual e controle remoto sem fio próximo à máquina 3. Modo de operação: manual/automático. No estado manual, pode operar como máquina autônoma para fácil manutenção; no estado automático, pode operar em toda a linha; é equipado com botão de parada de emergência, facilitando o atendimento de emergências e garantindo a segurança dos equipamentos e operadores |
|
