A máquina de marcação de bandeja de cabos

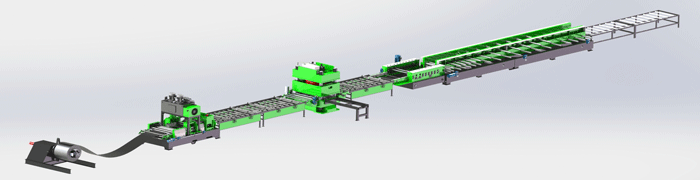

O equipamento acima foi cuidadosamente projetado pelos designers da Zhike Qida. Hongshengda Equipment Co., Ltd., e foi melhorado várias vezes para alcançar uma estrutura compacta, área ocupada pequena (mínimo de 3 metros × 40 metros), produção suave e alto grau de automação. Alto (são necessárias apenas 2 pessoas para operar) e as especificações do produto podem ser alteradas (dois trabalhadores podem concluí-lo em cerca de 30 minutos). Este equipamento pode produzir folhas planas individuais ou materiais em rolo entre 0,5 e 2,0 mm.

Esta linha de produção pode produzir bandejas de cabos de diversas especificações, alterando a matriz para puncionamento completo, perfilagem e ajuste por computador. Um conjunto de rolos pode completar várias especificações de produtos de bandeja de cabos. Também pode produzir materiais de bobina e uma variedade de materiais planos abertos com diferentes larguras e comprimentos. , e tem um contador.

A máquina principal formadora de rolos passa a folha estampada e cortada através de 25 passagens de rolos e gradualmente a rola na ponte acabada. Consiste em um motor CA com velocidade ajustável, um redutor, uma guia linear rolante de alta precisão, uma caixa de transmissão esquerda e direita, um mecanismo de ajuste transversal e um conjunto de rolos. Um conjunto de rolos pode completar a formação de pontes de várias especificações, e a variedade pode ser alterada ajustando a posição dos rolos esquerdo e direito. A cama e a caixa de transmissão adotam estruturas soldadas e são aliviadas de tensões; as engrenagens adotam superfícies de dentes duras; a estrutura principal da máquina é fabricada com tecnologia de forjamento, com maior precisão.

O rolo adota uma estrutura combinada, com pequena diferença de velocidade e resistência à formação, e pouco desgaste na superfície da chapa de aço; o projeto do processo de rolo usa software importado, projeto de computador e análise FEA para garantir a precisão do formato das peças sem riscar a folha. Os rolos são forjados com GCr15 e usinados em CNC após têmpera geral. A dureza pode atingir HRC58-62; possui características de alta resistência, alta dureza, alta precisão e vida útil. Os últimos seis rolos formadores adotam o GR12.

Parâmetros técnicos
